2-Matrizen-4-Schlagpresse
Kaltpressen

CS 246 E

Für höchste Produktivität bei der Kaltumformung.

Die CS 246 E ist die perfekte Maschine für die Produktion von massiven, halbhohlen und hohlen Komponenten mit einem Drahtdurchmesser bis 8 mm bei Geschwindigkeiten von bis zu 250 Teilen pro Minute.

Die Presse ist auch in der Version CS 246 WS erhältlich, die mit einer Induktionsvorwärmanlage ausgestattet ist  – das ermöglicht den Einsatz von Werkstoffen wie Titan und Superlegierungen, die vor der Umformung erwärmt werden müssen.

Jetzt Beratung anfordern Zum Kontaktformula
Jetzt Beratung anfordern Zum Kontaktformular
icon
Zweimatrizen-Vierschlagpresse
Kaltpresse
icon
8 mm
Max. Drahtdurchmesser
icon
250 Teile
Ausstoss pro Minute
icon
260 kN
Max. Presskraft

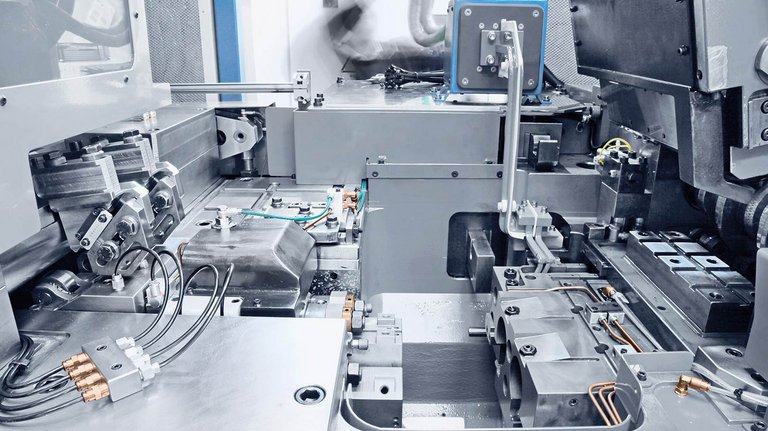

Carlo Salvi Zweimatrizen-Vierschlagpresse CS 246 E

Profitieren Sie von folgenden Vorteilen:

  • Für massive, halbhohle und hohle Komponenten
  • Für Teile mit komplexer Geometrie
  • Minimierte Umrüstzeiten
  • Motorische Längeneinstellung des Drahteinzugs
  • Hochpräzise Abschnittqualität

Passende Anwendungen

Zur allen fastener

Befestigungselemente für Möbel

Unsere Maschinen bieten die erforderliche Präzision und Effizienz für die Herstellung von Befestigungselementen für Möbel, die den anspruchsvollen Anforderungen dieser Industrie gerecht werden.

Muttern, Einsätze

Unsere Maschinen bieten die erforderliche Genauigkeit und Effizienz für die Herstellung von Muttern und Einsätzen, die in der Luft- und Raumfahrtindustrie eingesetzt werden.

Stifte, Bolzen, Stehbolzen

Mit unserer führenden Technologie und Präzision ermöglichen unsere Maschinen die Herstellung von Stiften, Bolzen und Stehbolzen, die den strengsten Anforderungen der Luft- und Raumfahrt gerecht werden.

Nieten

Mit modernster Technologie und jahrelanger Erfahrung in der Branche liefern wir Maschinen, die höchste Qualität und Leistung für die Herstellung von Nieten gewährleisten.

Technische Daten

Zu allen 2-Matrizen-4-Schlagpresse Pressen

2-Matrizen-4-Schlagpresse Baureihe

  • Anzahl Matrizen
  • Anzahl Stempel
  • Max. Abschnittlänge
  • Max. Kopfdurchmesser mm
  • Max. Schaftlänge mm
  • Min. und max. Drahtdurchmesser bei einer Zugfestigkeit von 600 N/mm2 (kalt)
  • Min. und max. Drahtdurchmesser bei einer Zugfestigkeit von 1.000 N/mm2 (warm) mm
  • Max. Geschwindigkeit* mm
  • Max. Presskraft Stück/min
  • Durchmesser und Länge der Matrize kN
  • Durchmesser und Länge des Stempels mm
  • PKO-Hub mm

CS 246 E

2

4

75

16

60

2 – 8

–

250

260

60 x 95

35 x 95

12

CS 246 E WS

2

4

75

16

60

2 – 8

2 – 6,5

250

260

60 x 95

35 x 95

12

CS 243

2

4

37

12

25

1,2 – 5

–

350

90

36 x 45

22 x 85

6.5

CS 243 WS

2

4

37

12

25

1,2 – 5

1,2 – 4

350

90

36 x 45

22 x 85

6.5

CS 248 E

2

4

115

22

92

4 – 12

–

170

550

68 x 115

47 x 140

20

CS 248 E WS

2

4

115

22

92

4 – 12

4 – 10

170

550

68 x 115

47 x 140

20

* Die max. Produktionsgeschwindigkeit ist abhängig von der Form der Teile, vom eingesetzten Material, von der Zugfestigkeit des Drahts, von der Schneid- und Presskraft und von den Werkzeugabmessungen.

Die Maschine wird gemäss CE-Normen geliefert. Der Hersteller behält sich das Recht vor, technische Daten, Abmessungen oder Beschreibungen ohne Ankündigung zu ändern.

WS = warm series
